دیتالاگر حافظه دار پرتابل ۸ کاناله با سرعت 128kS/s/ch

معرفی ماژول INT2624P

دیتالاگر

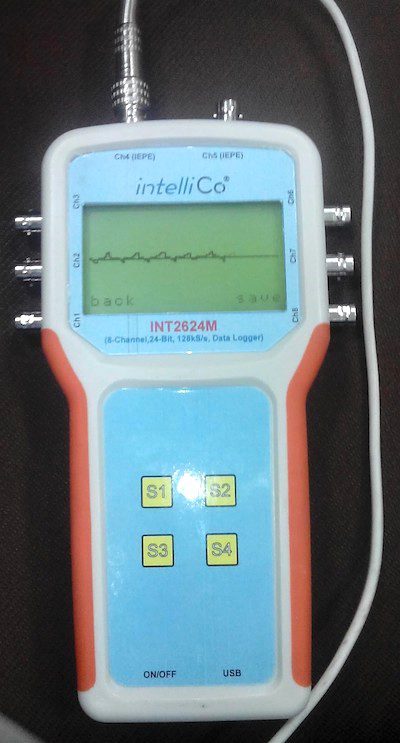

ماژول INT2624P یک ماژول جمع آوری داده ۸ کاناله پرتابل با رزولوشن ۲۴ بیت می باشدکه بصورت همزمان (سنکرون) از هر ۸ کانال با سرعت 128kS/s/Ch نمونه برداری کرده و در حافظه فلش داخلی ذخیره سازی انجام می دهد. رنج ولتاژ ورودی ۱۰- تا ۱۰+ ولت می باشد. کانال های ورودی مجهز به تقویت کننده هایی با پهنای باند بالا و با نویز و ولتاژ دریفت بسیار کم می باشند. مقدار SNR (نسبت سیگنال به نویز) بیش از 85dB می باشد. در هنگام ذخیره سازی نمونه های هر ۸ کانال بصورت زمان واقعی (Real-time) از طریق پورت USB2.0 HS به رایانه نیز می تواند منتقل گردند.

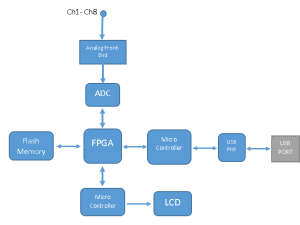

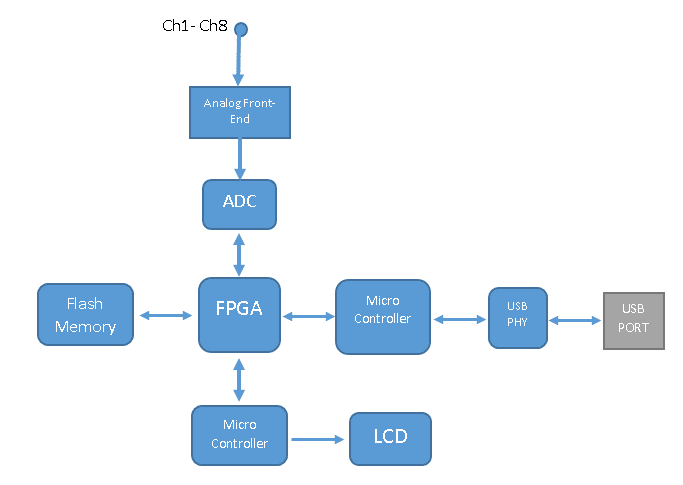

ماژول INT2624P شامل قسمت های زیر می باشد: ۱) مدارات آنالوگ. ۲) مدارات دیجیتال. ۳) برنامه نرم افزاری میکروکنترلرهای ARM. 4) درایور و برنامه های نرم افزاری رایانه. مدارات آنالوگ شامل مدار تغذیه حساس دستگاه که شامل رگولاتورهای ولتاژ مثبت و منفی می باشد، کانکتور سیگنال ورودی، LCD، مدارات تقویت کننده، معکوس کننده و بافرینگ، مدار فیلتر و مبدل آنالوگ به دیجیتال می باشد.

FPGA جهت راه اندازی دیجیتالی مبدل های ADC و ذخیره سازی در حافظه فلش داخلی، مدار راه اندازی میکروکنترلر ARM، و مدار راه اندازیUSB PHY می باشد. برنامه FPGA و میکروکنترلر از طرفی وظیفه تولید سیگنالهای لازم جهت درایو نمودن ADCاین دستگاه به شماره فنی AD7768 را بر عهده دارد و از طرفی وظیفه سنگین انتقال داده های مبدل ها به پورت USB با فرمت پیچیده آنرا به عهده دارد. برنامه میکروکنترلر و مدارات دقیق و ضد نویز آنالوگ جزء بسیار مهم و دارای فناوری خاص این محصول می باشد. برنامه رایانه شامل درایور راه اندازی دستگاه و نرم افزار دریافت و دیکود داده از پورت USB HS 2.0 و نمایش سیگنال کانال ها روی گراف و ذخیره داده در فایل می باشد.

درایور در سیستم عامل نصب شده و وظیفه ارتباط با دستگاه و شناساندن دستگاه به سیستم عامل را انجام می دهد. برنامه نمایش و ذخیره سازی فایل نیز ضمن ارتباط با دستگاه و دریافت داده، به دیکود کردن آن پرداخته و در فایل های با فرمت مشخص ذخیره سازی می کند. برای باز کردن فایل های ذخیره شده از برنامه ای تحت محیط MATLAB استفاده می گردد.

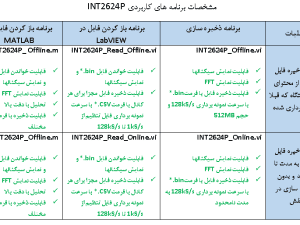

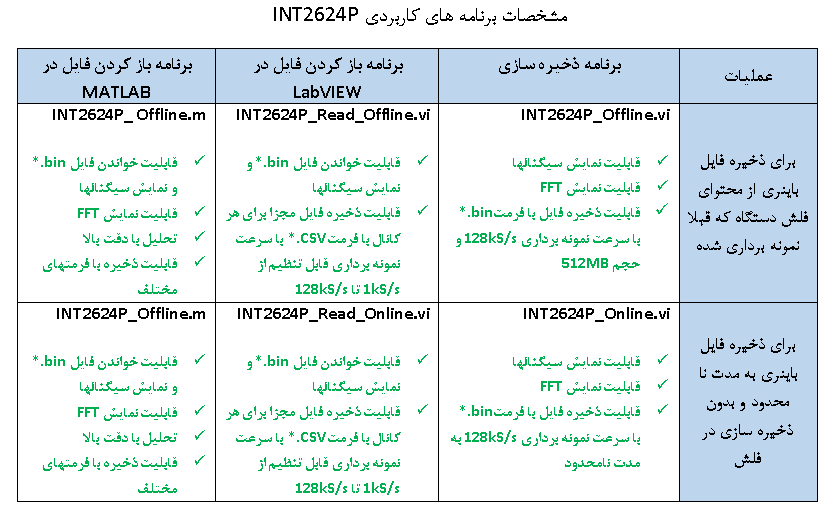

به همراه این ماژول دو برنامه تحت نرم افزار LabVIEW برای نمایش آنلاین وآفلاین داده های هر کانال به همراه FFT هر کانال و همچنین برای ذخیره سازی فایل ارائه می گردد. همچنین دو اسکریپت INT2624P_Online.m و INT2634P_Offline.m در نرم افزار MATLAB جهت خواندن فایل ذخیره شده که به صورت آنلاین نمونه برداری شده و یا به صورت آفلاین از حافظه دستگاه دانلود شده در MATLAB ارائه می شود. اسکریپت های متلب شامل قسمتهای حذف آفست سیگنال ها، فیلتر Hampel، نمایش سیگنال در محدوده زمانی دلخواه و همچنین نمایش FFT هر کانال می باشد.

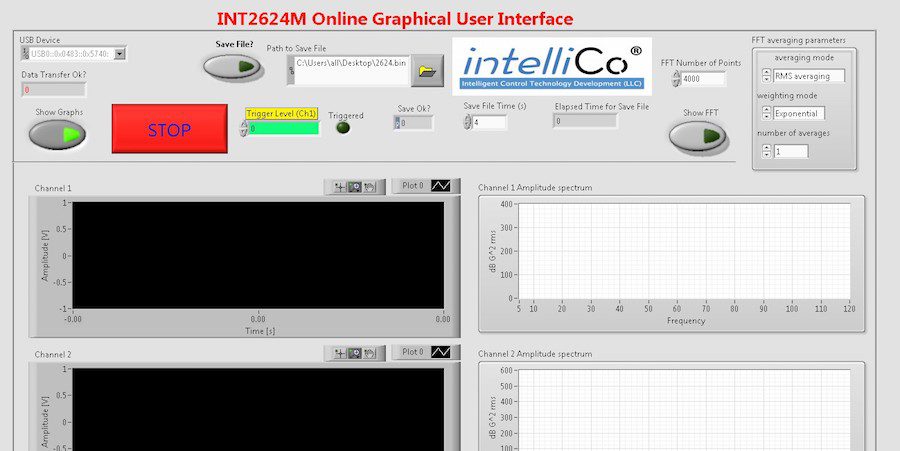

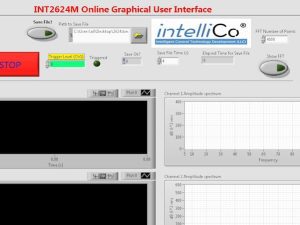

در لب ویو بایستی از برنامه INT2624P_Online.vi برای نمایش آنلاین سیگنال ها به همراه FFT و ذخیره سازی داده ها در فایل data.bin و از برنامه INT2624P_Offline.vi برای دانلود و نمایش داده های ذخیره شده در حافظه داخلی دستگاه و ذخیره سازی داده ها در فایل data.bin استفاده کرد. در این برنامه امکان تعریف سطح آستانه برای کانال اول جهت تولید تریگر و ذخیره سیگنال در فایل وجود دارد. داده های ذخیره شده در فایل data.bin توسط اسکریپت ارائه شده MATLAB به صورت آفلاین دکود و آنالیز دقیق می گردد.

What is a data logger? | Understanding loggers vs Data acquisition (geminidataloggers.com)

کاربردهای ماژول INT2624P

• در زمینه نمونه برداری از سیگنالهای آنالوگ با رزولوشن و دقت بسیار بالا با کاهش چشمگیر نویز در تمامی آزمایشگاههای دانشگاهها، مراکز پژوهشی و صنعتی و تستهایی که امکان حضور کامپیوتر وجود ندارد، کاربرد دارد.
• دریافت سیگنالها از انواع سنسورهای ولتاژی، جریانی و IEPE (پیزو) نظیر سنسورهای مغناطیسی، شتاب سنج ها برای تحلیل مودال ارتعاشات و دیتکتور لیزرها با دقت و رزولوشن بسیار بالا را دارا می باشد.

مشخصات ماژول INT2624P

• رزولوشن نمونه برداری: ۲۴ بیت
• سرعت نمونه برداری: 128kS/s
• رنج دینامیکی: 85dB

• تعداد کانال: ۸ کانال ( نمونه برداری به صورت همزمان صورت می گیرد)
• سرعت ذخیره سازی در حافظه داخلی: 128kS/s
• حجم حافظه فلش داخلی: 512MB معادل ذخیره سازی همزمان تمام کانالها به مدت ۱۲۵ ثانیه (قابل ارتقا تا ۲ گیگابایت)
• ترکیب کانالهای ورودی: ۶ کانال ولتاژی و ۲ کانال  (قابل تغییر) IEPE
• رنج ولتاژ کانالهای ولتاژی: ۱۰- تا ۱۰+ ولت
• جریان تغذیه کانالهای IEPE: 2.1mA با ولتاژ حداکثر 18V
• نمونه برداری از ۸ کانال همزمان (Simultaneous)

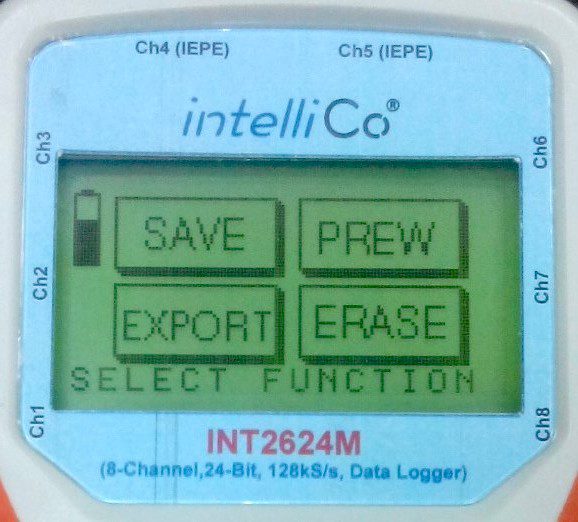

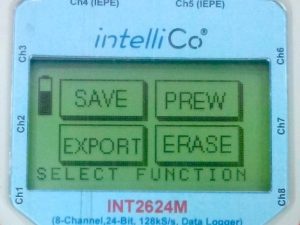

• دارای LCD 64*128 شامل نمایش منوها و سیگنال نمونه
• دارای کلیدهای تاچ
• قابل اتصال به انواع سنسورهای استاندارد مغناطیسی، اکوستیکی، ارتعاشی و شتاب سنج های MEMS و PIEZO
• انتقال داده ها بصورت زمان واقعی به رایانه از طریق پورت USB2.0 HS در هنگام ذخیره سازی و Pause
• نمونه برداری منظم و بی انتها و انتقال به رایانه بدون از دست دادن هیچیک از نمونه ها
• دارای کلیدهای کنترلی تاچ و نمایشگر LED روی پنل دستگاه
• دارای باتری داخلی و شارژر مخصوص
• شناسایی ماژول توسط ویندوز بصورت Plug and Play
• نصب آسان درایور ویندوز و نرم افزار کاربری ساده
• دارای قاب مستحکم پلاستیکی
• قابلیت سفارشی سازی (Customization)
• امکان طراحی مدار ورودی و کانکتورها منطبق با نیاز مشتری
• دارای دو سال ضمانت و ۱۰ سال خدمات پس از فروش
