دیتالاگر دیجیتالی ۴ کاناله RS485 و Ethernet

معرفی ماژول INT2424D:

نمونه بردار INT2424D   یک دیتالاگر صنعتی چهارکاناله با مجموع ۷۲ ورودی دیجیتال ایزوله، ۳۲ خروجی دیجیتال ایزوله و چهار رابط RS-485(ModBus) است که امکان ارسال داده با سرعت‌های 1kHz، 500Hz و 250Hz از طریق Ethernet به سرور را دارد؛ همچنین مجهز به نرم‌افزار متن‌باز LabVIEW برای نمایش آنلاین و ذخیره‌سازی فایل .csv، دارای حافظه داخلی با SD Card‌ مقاوم ۶۴GB، قابلیت بازیابی داده پس از قطع شبکه، درایورهای رسمی برای Windows و بدنه مستحکم با ابعاد ۱۱×۲۰×۵ سانتی‌متر در رنج دمای کاری ‎-۲۰ تا ‎+۷۰ درجه بوده و قابلیت سفارشی‌سازی ورودی‌ها را نیز ارائه می‌دهد.

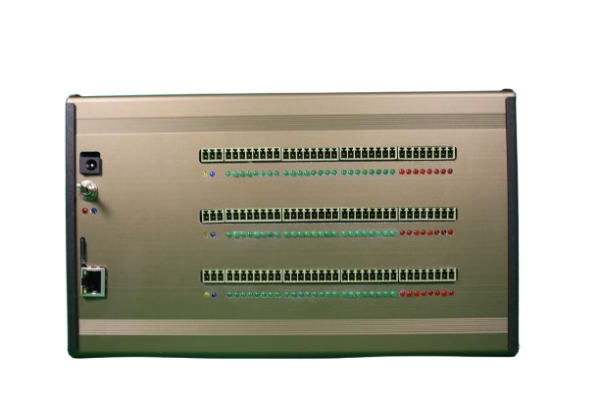

این نمونه بردار دارای ۳ کارت مجزا و ایزوله است که هر کارت دارای ۲۴ ورودی ۲۴ ولتی و ۸ کانال خروجی ۲۴ ولتی (به صورت NPN و PNP) می باشد که هر کارت به جهت ارتباط با GPS ETHERNET دارای یک خروجی RS-485 است. در نهایت نمونه بردار دارای یک عدد پورت ارتباطی LAN و یک ورودی SD CARD جهت ذخیره داده ها میباشد.

مشخصات ماژول INT2424D:

• ارسال نمونه ها از طریق پورت Ethernet به سرور
• سرعت رفرش: 1kHz, 500Hz, 250Hz
• شامل نرم افزار متن باز(Open Source) لبویو برای نمایش آنلاین سیگنال و ذخیره فایل با فرمت اکسل  *.csv با سرعت انتخابی در کامپیوتر.
• ذخیره سازی در SD Card داخلی دیتالاگر به صورت موازی با انتقال داده به Ethernet
• شامل یک SD Card ۶۴ گیگابایتی سرعت بالا، مقاوم به ضربه، گرما و اشعه X
• رنج دمای کاری: -۲۰ºC to +70ºC
• قابلیت بازیابی داده های از دست رفته در صورت قطع شبکه از طرف سرور بعد از اتصال دوباره

کاربردها:

• • دیتالاگینگ در محیط‌های دورافتاده
  • مانیتورینگ دستگاه‌های حمل‌ونقل صنعتی و ریلی
  • سیستم‌های پایش وضعیت
  • پروژه‌های IoT صنعتی
