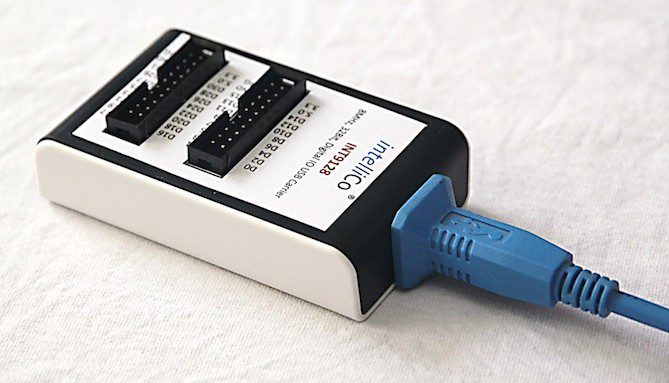

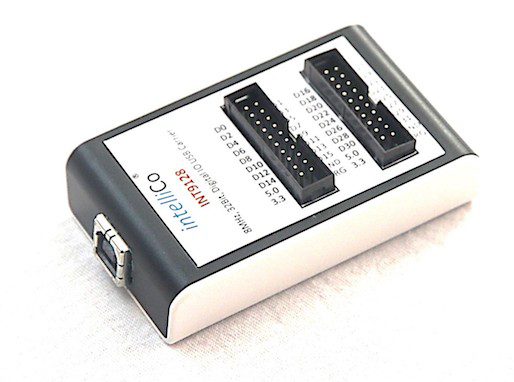

رابط انتقال پر سرعت داده دیجیتالی ۳۲ بیتی به کامپیوتر از USB 2.0 HS
تومان6.200.000

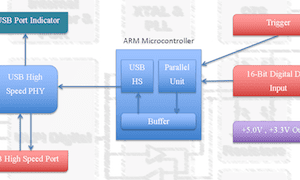

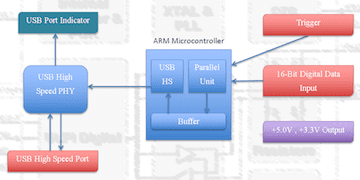

ماژول INT9128 یک رابط انتقال داده سریع دیجیتالی به رایانه از طریق پورت USB 2.0 High speed می باشد. تغذیه این ماژول از همان پورت USB تامین شده و داده ها را بصورت زمان واقعی (Real-time) به رایانه منتقل می کند. یک پورت ورودی داده 32 بیتی (دو بایتی) توسط میکروکنترلر با سرعت تریگر ورودی تا 2MHz نمونه برداری شده و داده ها از طریق پورت USB 2.0 High Speed (تا 64 مگابیت در ثانیه) به رایانه منتقل می گردد.
با ایجاد لبه بالارونده در ورودی Trigger این ماژول، 32 بیت ورودی نمونه برداری شده و در بافر دستگاه ذخیره شده و سپس به رایانه منتقل می گردد. ورودی های این ماژول می تواند از سایر میکروکنترلرها، DSP ها، FPGA ها و یا هر وسیله ای که داده دیجیتالی تولید می کند، داده دیجیتالی دریافت نماید.
تفاوت این ماژول با رابط های مرسوم USB به سریال٫ نرخ بسیار بالاتر انتقال داده می باشد به طوریکه حداکثر نرخ ارسال داده در سایر ماژول ها به کمتر از ۵۰۰ کیلو بیت بر ثانیه به صورت قابل اطمینان می رسد ولی در این ماژول نرخ ارسال قابل اطمینان بیشتر از 64 مگابیت بر ثانیه می باشد یعنی 128 برابر سرعت بیشتر!

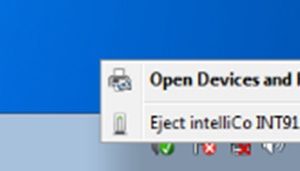

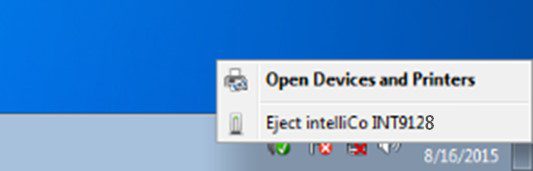

پس از نصب آسان درایور، این ماژول بعنوان یک وسیله Plug and Play توسط ویندوز شناسایی می شود.یک نرم افزار کاربرپسند بر مبنای نرم افزار LabVIEW در رایانه به دریافت داده های ارسالی از این ماژول می پردازد. این نرم افزار شامل دو قسمت می باشد: یکی بصورت گرافیکی داده ها را نمایش می دهد و دیگری به ذخیره سازی داده های دریافتی در فایل *.bin می پردازد. سورس کد این دو برنامه به رایگان در اختیار کاربر قرار داده می شود.
رابط USB به پارالل 32 بیتی به کامپیوتر از USB 2.0 HS
INT9128
معرفی رابط USB به پارالل INT9128:
USB به پارالل INT9128 یک رابط انتقال داده سریع دیجیتالی به رایانه از طریق پورت USB 2.0 High speed می باشد. تغذیه این ماژول از همان پورت USB تامین شده و داده ها را بصورت زمان واقعی (Real-time) به رایانه منتقل می کند. یک پورت ورودی داده ۳۲ بیتی (دو بایتی) توسط میکروکنترلر با سرعت تریگر ورودی تا 2MHz نمونه برداری شده و داده ها از طریق پورت USB 2.0 High Speed (تا ۶۴ مگابیت در ثانیه) به رایانه منتقل می گردد.
با ایجاد لبه بالارونده در ورودی Trigger این ماژول، ۳۲ بیت ورودی نمونه برداری شده و در بافر دستگاه ذخیره شده و سپس به رایانه منتقل می گردد. ورودی های این ماژول می تواند از سایر میکروکنترلرها، DSP ها، FPGA ها و یا هر وسیله ای که داده دیجیتالی تولید می کند، داده دیجیتالی دریافت نماید.
تفاوت این ماژول USB به پارالل با رابط های مرسوم USB به سریال٫ نرخ بسیار بالاتر انتقال داده می باشد به طوریکه حداکثر نرخ ارسال داده در سایر ماژول ها به کمتر از ۵۰۰ کیلو بیت بر ثانیه به صورت قابل اطمینان می رسد ولی در این ماژول نرخ ارسال قابل اطمینان بیشتر از ۶۴ مگابیت بر ثانیه می باشد یعنی ۱۲۸ برابر سرعت بیشتر!
پس از نصب آسان درایور، این ماژول بعنوان یک وسیله Plug and Play توسط ویندوز شناسایی می شود.یک نرم افزار کاربرپسند بر مبنای نرم افزار LabVIEW در رایانه به دریافت داده های ارسالی از این ماژول می پردازد. این نرم افزار شامل دو قسمت می باشد: یکی بصورت گرافیکی داده ها را نمایش می دهد و دیگری به ذخیره سازی داده های دریافتی در فایل *.bin می پردازد. سورس کد این دو برنامه به رایگان در اختیار کاربر قرار داده می شود.
Microsoft Word – DC-USB-PM1_manual_rev1-0_English.doc (tme.eu)
مشخصات رابط USB به پارالل INT9128:
• رابط انتقال داده پرسرعت (تا ۶۴ مگابیت در ثانیه) به رایانه
• ورودی داده ۳۲ بیتی (۳/۳ ولت)
• شناسایی ماژول بصورت Plug and Play در ویندوز
• استفاده از پورت USB2.0 HS
• انتقال داده ها بصورت زمان واقعی (Real-time) به رایانه
• قابل اتصال به انواع میکروکنترلرها، DSP ها، FPGAها و…
• نصب آسان درایور و استفاده از برنامه کاربردی
• مصرف کم انرژی
• تامین انرژی از طریق پورت USB
• یک سال ضمانت و ۱۰ سال خدمات پس از فروش
این ماژول قابلیت تولید OEM بنا به درخواست مشتری را دارد.
