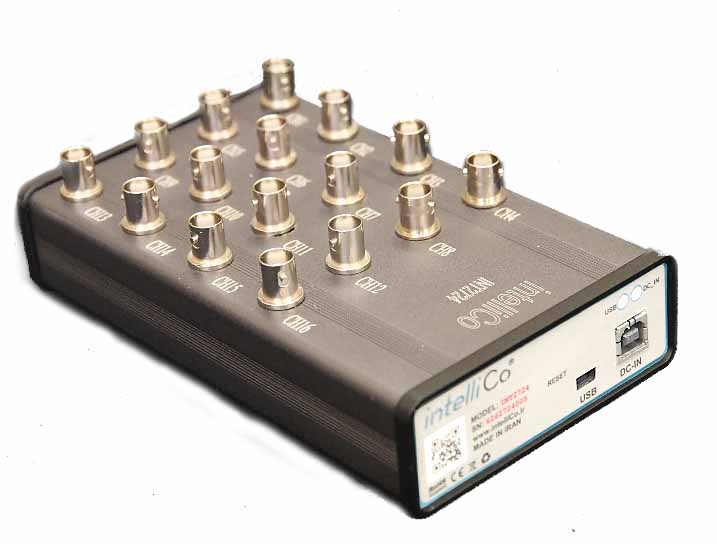

نمونه بردار ۱۶ کاناله جریانی ۴-۲۰ میلی آمپر ۲۴bit با سرعت 128kS/s

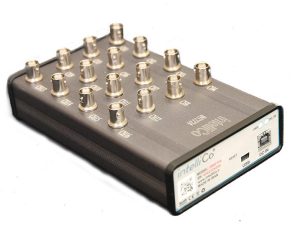

نمونه بردار ۱۶ کاناله INT2724C با سرعت ۱۲۸ هزار نمونه بر ثانیه

نمونه بردار  INT2724C یک ماژول جمع آوری داده ۱۶ کاناله با رزولوشن ۲۴ بیت می باشد که بصورت همزمان (سنکرون) از هر ۱۶ کانال با سرعت 128kS/s/Ch نمونه برداری انجام می دهد. رنج جریان ورودی کانالها ۴ تا ۲۰ میلی آمپر و مناسب برای سنسورهایی با خروجی جریان ۴-20mA می باشد. امکان تغییر نوع کانالهای ورودی به ولتاژ نیز ورجود دارد. در حالت ولتاژی امکان تنظیم ولتاژ ورودی از رنج ۰.۵- تا ۰.۵+ ولت تا رنج ۲۲۰- تا ۲۲۰+ ولت وجود دارد. کانال های ورودی مجهز به تقویت کننده هایی با پهنای باند بالا و با نویز وولتاژ دریفت بسیار کم می باشند. نمونه های هر ۱۶ کانال بصورت زمان واقعی (Real-time) از طریق پورت USB2.0 HS به رایانه منتقل می گردند.

پس از نصب درایور، ماژول INT2724C بصورت Plug and Play توسط ویندوز شناسایی شده و توسط نرم افزار ارائه شده قابل استفاده می گردد. نرم افزار این ماژول شامل دو بخش نمایش گرافیکی داده های ۱۶ کانال ورودی و ذخیره داده ها در فایل *.bin می باشد. همچنین یک اسکریپت (INT2724C.m) نرم افزار MATLAB جهت خواندن فایل ذخیره شده و دسترسی به داده های ۱۶ کانال ورودی در MATLAB ارائه می شود.

Data Collection – Main Module (Theme) | CROS (europa.eu)

مشخصات نمونه بردار  INT2724C:

• دقت اندازه گیری: ۲۴ بیت
• سرعت نمونه برداری: 128kS/s/Ch (قابل تغییر)
• رنج دینامیکی: 95dB
• رنج جریان ورودی از ۴ تا ۲۰ میلی آمپر
• رنج ولتاژ ورودی تا ۲۲۰- تا ۲۲۰+ ولت
• نمونه برداری از ۱۶ کانال به صورت همزمان
• دارای تریگر نرم افزاری و سخت افزاری
• انتقال داده ها بصورت زمان واقعی به رایانه از طریق پورت ۰ HS
• شناسایی ماژول توسط ویندوز بصورت Plug and Play
• نصب آسان درایور ویندوز و نرم افزار کاربری ساده
• امکان طراحی مدار ورودی منطبق با نیاز مشتری
• دارای ۲ سال ضمانت و ۱۰ سال خدمات پس از فروش

کاربرد های نمونه بردار:

تست مودال مکانیکی و سازه ای
نمونه برداری از سنسورهای جریانی ۴-20mA
مانیتورینگ و ارزیابی وضعیت ماشین آلات
آنالیز کیفیت قدرت سیستم های ۳ فاز
اتصال به انواع سنسورهای ارتعاشی و شتاب سنج ها و…

برای دیدن تست این محصول به لینک زیر مراجعه فرمایید: https://www.aparat.com/v/t79PW
