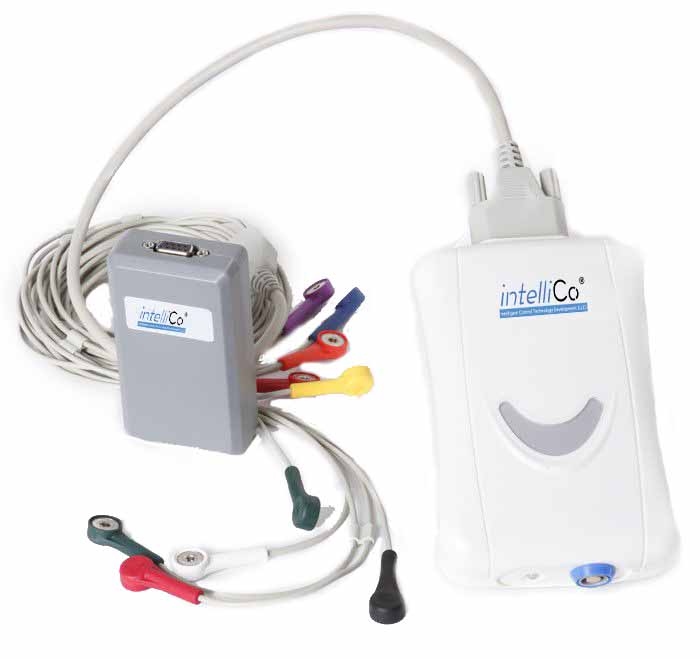

نمونه بردار ۱۶ کانال ECG و EEG قلب و مغز

نمونه بردار ECG و EEG قلب و مغز ۱۶ ورودی با دقت ۲۴ بیت
دقت بالا ارتباط با LabVIEW و Matlab و …

ماژول INT2724B یک ماژول نمونه برداری از سیگنالهای ECG و EEG با ۱۶ کانال و رزولوشن ۲۴ بیت می باشدکه بصورت همزمان (سنکرون) از هر ۱۶ کانال با سرعت 32kS/s/Ch  نمونه برداری انجام می دهد. کانال های ورودی قابل اتصال به الکترودهای استاندارد ECG و EEG می باشند. نمونه های هر ۱۶ کانال بصورت زمان واقعی (Real-time) از طریق پورت USB2.0 HS به رایانه منتقل می گردند. در این ماژول از دو عدد چیپ ADS1298 به صورت موازی استفاده شده است.

پس از نصب درایور، ماژول INT2724B بصورت Plug and Play توسط ویندوز شناسایی شده و توسط نرم افزار ارائه شده قابل استفاده می گردد. نرم افزار این ماژول شامل دو بخش نمایش گرافیکی داده های ۱۶ کانال ورودی و ذخیره داده ها در فایل *.bin می باشد. همچنین یک اسکریپت (INT2724B.m) نرم افزار MATLAB جهت خواندن فایل ذخیره شده و دسترسی به داده های ۱۶ کانال ورودی در MATLAB ارائه می شود.
این محصول بنا به خواسته مشتری با نمایشگر LCD نیز عرضه می شود.

مشخصات ماژول ECG و EEG مدل INT2724B:

• دقت اندازه گیری: ۲۴ بیت
• سرعت نمونه برداری: 32kS/s/Ch
• نویز بسیار پایین (کمتر از ۱۰µV)
• نمونه برداری از ۱۶ کانال به صورت همزمان
• انتقال داده ها بصورت زمان واقعی به رایانه از طریق پورت USB 2
• شناسایی ماژول توسط ویندوز بصورت Plug and Play
• نصب آسان درایور ویندوز و نرم افزار کاربری ساده
• امکان طراحی مدار ورودی منطبق با نیاز مشتری
• دارای ۲ سال ضمانت و ۱۰ سال خدمات پس از فروش

کاربردها:

• بررسی بیماری های ایسکمی قلب ( مانند آنژین صدری و سکته قلبی )
• تشخیص دقیق آریتمی ها یا بی نظمی های قلب
• بررسی وضعیت کلی بدن
• بررسی سکته های مغزی و بیماریهای ریوی و مسمومیتهای دارویی
