نمونه بردار ۲۴ بیتی ۴ کاناله با سرعت 64kS/s

معرفی نمونه بردار ۲۴ بیتی ۴ کاناله با سرعت 64kS/s

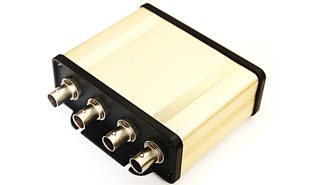

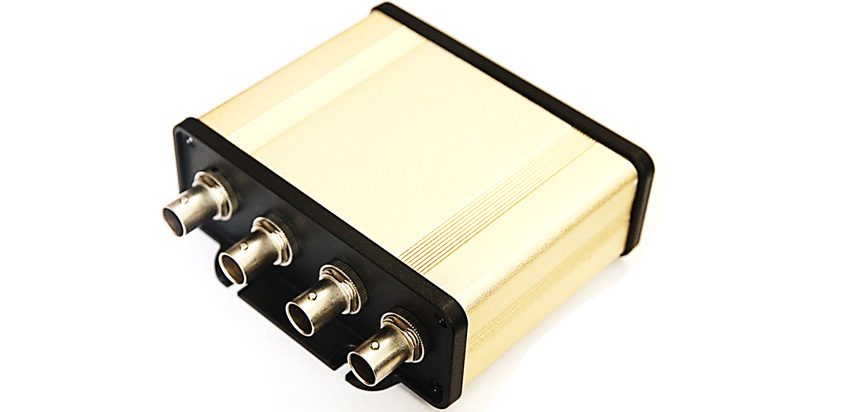

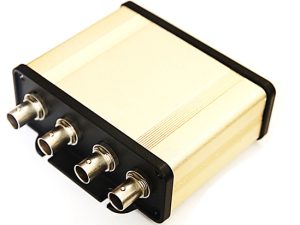

نمونه بردار INT2424 یک ماژول جمع آوری داده ۴ کاناله با رزولوشن ۲۴ بیت می باشدکه بصورت همزمان (Simultaneous) از هر ۴ کانال با سرعت 64kS/s/Ch نمونه برداری انجام می دهد. رنج ولتاژ ورودی ۱۰-  تا ۱۰+ ولت می باشد. کانال های ورودی مجهز به تقویت کننده هایی با پهنای باند بالا و با نویز و ولتاژ دریفت بسیار کم می باشند. نمونه های هر ۴ کانال بصورت زمان واقعی (Real-time) از طریق پورت USB2.0 HS به رایانه منتقل می گردند.

پس از نصب درایور، ماژول INT2424 بصورت Plug and Play توسط ویندوز شناسایی شده و توسط نرم افزار ارائه شده قابل استفاده می گردد. نرم افزار این ماژول شامل دو بخش نمایش گرافیکی داده های ۴ کانال ورودی و ذخیره داده ها در فایل *.bin می باشد. همچنین یک اسکریپت (INT2424.m) نرم افزار MATLAB جهت خواندن فایل ذخیره شده و دسترسی به داده های هر ۴ کانال ورودی در MATLAB ارائه می شود.

مشخصات نمونه بردار ۲۴ بیتی ۴ کاناله با سرعت 64kS/s

• دقت اندازه گیری: ۲۴ بیت
• سرعت نمونه برداری: 64kS/s (قابل تغییر)
• قابل اتصال به انواع سنسورهای ارتعاشی و شتاب سنج ها، سنسورهای مغناطیس و…
• نمونه برداری از ۴ کانال بصورت همزمان
• انتقال داده ها بصورت زمان واقعی به رایانه از طریق پورت USB2.0 HS
• رنج ولتاژ ورودی ۱۰- تا ۱۰+ ولت

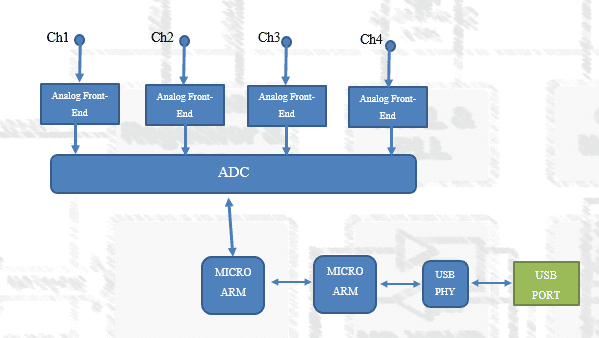

• دارای دو عدد میکرو کنترلر STM32F407 جهت دریافت داده ها از مبدل ها و ارسال داده ها به پورت USB
• شناسایی ماژول توسط ویندوز بصورت Plug and Play
• نصب آسان درایور ویندوز و نرم افزار کاربری ساده
• قیمت پایین تر در مقایسه با محصولات مشابه خارجی
• قابلیت سفارشی سازی (Customization)
• امکان طراحی مدار ورودی منطبق با نیاز مشتری
• دارای دو سال ضمانت و ۱۰ سال خدمات پس از فروش

کاربردهای نمونه بردار ۲۴ بیتی ۴ کاناله با سرعت 64kS/s

• تست مودال مکانیکی و سازه ای
• ابزارات و حلقه های کنترلی
• مانیتورینگ و ارزیابی وضعیت ماشین آلات
• آنالیز کیفیت قدرت سیستم های ۳ فاز
• اتصال به انواع سنسورهای ارتعاشی و شتاب سنج ها و…
