نمونه بردار ۴ کاناله ۱۶ بیتی

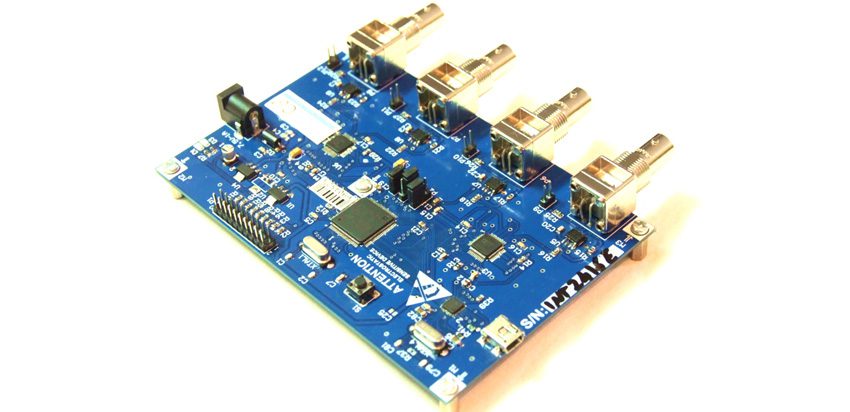

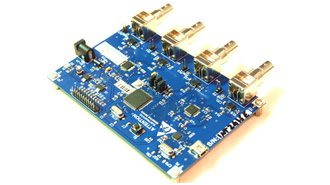

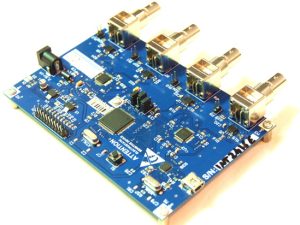

ماژول INT2416

ماژول INT2416 یک سیستم نمونه برداری از سیگنال های آنالوگ ۰ تا ۵ ولتی با رزولوشن ۱۶ بیتی و سرعت ۵۰۰ هزار نمونه در ثانیه برای هر کانال می باشد.
این ماژول دارای ۴ کانال مستقل از هم و بصورت همزمان (سنکرون) است.
داده های نمونه برداری شده بصورت زمان واقعی (Real-time) از طریق پورت USB سرعت بالا به رایانه منتقل می شوند.
سرعت انتقال داده مجموعا به حدود ۴ مگابایت در ثانیه می رسد.
ورودی آنالوگ هر کانال به یک تقویت کننده با پهنای بالا متصل شده.
امکان انتخاب بصورت عملکرد امپدانس بالا (High Impedance) یا بصورت ۵۰ اهم را دارا می باشد.

رنج ولتاژ ورودی بصورت پیش فرض از ۰ تا ۵ ولت است.
همچنین امکان طراحی برای رنج ولتاژهای دیگر نیز وجود دارد.
به همراه این ماژول دو برنامه تحت نرم افزار LabVIEW برای نمایش داده های هر کانال و همچنین برای ذخیره سازی فایل ارائه می گردد. همچنین یک اسکریپت (INT2416.m) نرم افزار MATLAB جهت خواندن فایل ذخیره شده و دسترسی به داده های چهار کانال در MATLAB ارائه می شود.

• ماژول دریافت سیگنال آنالوگ ۴ کاناله ۱۶ بیتی همزمان با سرعت 500kS/s
• انتقال داده های نمونه برداری شده به رایانه بصورت زمان واقعی با استفاده از پورت USB2
• رنج ولتاژ ورودی از ۰ تا ۵ ولت
• دارای مدار تقویت ورودی با پهنای باند بالا
• قابلیت انتخاب ورودی بصورت امپدانس بالا یا ۵۰ اهم با استفاده از جامپر
