معرفی تستر INT6814 :

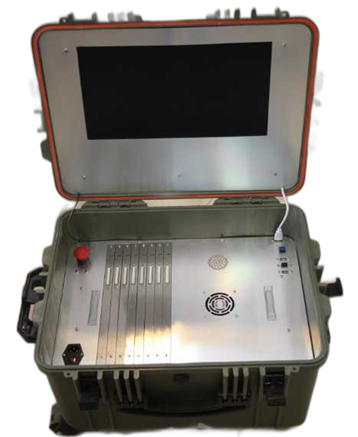

تستر کابلاژ 512 پین یک سیستم کامل برای انجام تست‌های اهمی، عایقی و Hi-Pot است که از 16 کارت ۳۲ پین تشکیل شده و روی هر کارت کانکتور DSUB37 قرار دارد. دستگاه دارای کلید پاور، کلید اضطراری (Emergency)، دستگیره‌های بازکردن بدنه، و LEDهای وضعیت Power و Status است. هر کارت نیز LEDهای Power و Active دارد که وضعیت تغذیه و اجرای تست را نمایش می‌دهد. با اتصال کابل پاور، آزاد کردن کلید اضطراری و بررسی اتصالات مانیتور، دستگاه آماده کار خواهد شد.
پس از روشن شدن دستگاه، نرم‌افزار تستر با ورود نام کاربری و رمز عبور اجرا می‌شود و بسته به نوع کاربر (مدیر یا عادی) سطح دسترسی متفاوت است. تنظیمات مهم شامل انتخاب پورت ارتباطی، تعیین مسیر ذخیره گزارش‌ها، واردکردن اطلاعات تجهیز و اپراتور، و تنظیم پارامترهای تست‌ها است. کاربر می‌تواند تست‌های مختلف را از بخش Select Test انتخاب کرده و با گزینه Test Start فرآیند را آغاز کند. در هر تست وضعیت، خطاها، روند پیشرفت و داده‌های اندازه‌گیری شده نمایش داده می‌شود و در پایان گزارش PDF تولید می‌گردد.
دستگاه شامل تست‌های Self Test, Continuity, Insulation و Hi-Pot است. در Self Test بدون اتصال دسته‌سیم صحت مدارهای داخلی بررسی می‌شود. در تست Continuity، مقدار اهم بین پین‌ها اندازه‌گیری و با مقادیر مرجع (Learn) مقایسه می‌شود و هر انحراف از محدوده سبب Fail می‌شود. تست Insulation میزان عایقی بین دسته‌پین‌ها را بررسی کرده و تست Hi-Pot جریان نشتی تحت ولتاژ بالا را اندازه‌گیری می‌کند. در هر تست حتی یک خطا باعث رد شدن کل تست می‌شود. تمامی نتایج در گزارش نهایی شامل مقادیر Nominal، Actual، وضعیت Pass/Fail و مشخصات اپراتور ثبت می‌گردد.
مشخصات فنی تستر:
- تست اهمی
- تست عایقی
- تست ولتاژ بالا
- کانکتورDSUB37 برای اتصال کابل روی هرکارت
کاربردها:
- تست پیوستگی و صحت اتصالات (Continuity Test)
- تست عایقی بین پین‌ها (Insulation Test)
- تست ولتاژ بالا و جریان نشتی (Hi-Pot Test)
- یادگیری و مقایسه کابل ها (Learning Function)
