لاگر آنالوگ شبکه‌ای ۱۶ کاناله INT2724H

دیتالاگر آنالوگ ۲۴ بیتی با ارتباط (Gigabit Ethernet)

معرفی INT2724H

لاگر آنالوگ INT2724H یک سیستم داده‌برداری پرسرعت و همزمان برای ثبت و تحلیل سیگنال‌های آنالوگ ولتاژی است که به‌طور ویژه برای کاربردهای آزمایشگاهی، صنعتی و تحقیقاتی با نرخ نمونه‌برداری بالا طراحی شده است. این دستگاه با پشتیبانی از ۱۶ کانال ورودی آنالوگ همزمان و رزولوشن ۲۴ بیت، امکان ثبت دقیق سیگنال‌های دینامیکی را با حداقل نویز و اعوجاج فراهم می‌کند.در این دیتالاگر، نمونه‌برداری به‌صورت Simultaneous Sampling و با نرخ حداکثر ۲۵۶ کیلو نمونه بر ثانیه برای هر کانال انجام می‌شود. رنج دینامیکی بالاتر از ۸۵ دسی‌بل، طراحی کم‌نویز بخش Analog Front-End و پشتیبانی از ورودی ولتاژی ±۱۰ ولت، موجب می‌شود سیگنال‌های سریع و پدیده‌های گذرا با دقت بالا ثبت و تحلیل شوند.داده‌های ثبت‌شده از طریق پورت Gigabit Ethernet به‌صورت بلادرنگ به رایانه منتقل شده و با استفاده از نرم‌افزار LabVIEW متن‌باز نمایش داده می‌شوند. این نرم‌افزار امکان مشاهده سیگنال در حوزه زمان، تحلیل طیفی (FFT) و ذخیره‌سازی داده‌ها با فرمت BIN بدون محدودیت زمانی را فراهم می‌کند. همچنین اسکریپت‌های MATLAB ارائه‌شده، قابلیت تحلیل آفلاین دقیق داده‌ها را در اختیار کاربر قرار می‌دهند.

مشخصات فنی

• تعداد کانال‌ها: ۱۶ کانال آنالوگ ولتاژی همزمان
  • رزولوشن مبدل آنالوگ به دیجیتال: ۲۴ بیت
  • سرعت نمونه‌برداری: حداکثر ۲۵۶ کیلو نمونه بر ثانیه برای هر کانال
  • رنج ورودی: ±۱۰ ولت
  • رنج دینامیکی: بیش از ۸۵ دسی‌بل
  • تریگر: نرم‌افزاری و سخت‌افزاری
  • رابط ارتباطی: Gigabit Ethernet
  •فایل: فرمت ذخیره‌سازی BIN بدون محدودیت زمانی
  • نرم‌افزار: LabVIEW متن‌باز (نمایش زمانی و FFT)
  • اسکریپت: تحلیل آفلاین MATLAB
  • درایور: Windows 7 / 10 / 11

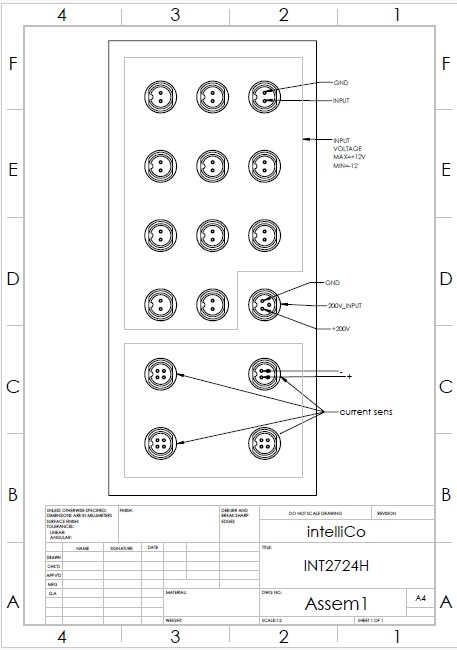

  • ساختار مکانیکی: قاب آلومینیومی صنعتی با ترمینال‌های پیچی

کاربردها

• ثبت و تحلیل سیگنال‌های آنالوگ پرسرعت
• آزمون و ارزیابی سیستم‌های دینامیکی
• تحلیل ارتعاش و سیگنال‌های گذرا
• پایش و ثبت داده در پروژه‌های صنعتی و تحقیقاتی
• استفاده در سامانه‌های تست و اندازه‌گیری مبتنی بر شبکه
