لاگر آنالوگ ۲۴ کانالهINT2824H

(نمونه بردار۲۴ کاناله، ۲۴ بیت، همزمان،kS/s256)

معرفی لاگر INT2824H :

دیتالاگر آنالوگ این پروژه به‌عنوان هسته اصلی سیستم داده‌برداری، وظیفه دریافت، نمونه‌برداری و تبدیل همزمان ۲۴ سیگنال آنالوگ ولتاژی با دامنه V20± را بر عهده دارد. این بخش با بهره‌گیری از مبدل‌های آنالوگ به دیجیتال ۲۴ بیتی و سرعت نمونه‌برداری 256kS/s/ch برای هر کانال، امکان ثبت دقیق سیگنال‌ها با رنج دینامیکی بالاتر از 80dB را فراهم می‌سازد و برای کاربردهای اندازه‌گیری دقیق و تحلیل سیگنال‌های سریع طراحی شده است.

در ساختار دیتالاگر آنالوگ، سیگنال‌های ورودی پس از عبور از مدارات فرم‌دهی و تبدیل Single-Ended به Differential، وارد سه مبدل ADC هشت‌کاناله AD7768 می‌شوند که به‌صورت همزمان نمونه‌برداری را انجام می‌دهند. وجود فیلترهای Anti-Aliasing و قابلیت اعمال فیلترهای دیجیتال FIR و کاهش نرخ نمونه‌برداری در FPGA، کیفیت داده‌های ثبت‌شده را به‌طور قابل‌توجهی افزایش داده و نویز و اعوجاج را به حداقل می‌رساند. طراحی دقیق PCB، مسیرهای دیفرانسیلی گاردشده و تولید رفرنس ولتاژ پایدار، نقش مهمی در حفظ دقت و پایداری اندازه‌گیری‌ها ایفا می‌کنند.

داده‌های دیجیتال‌شده توسط دیتالاگر آنالوگ، از طریق بستر پرسرعت Gigabit Ethernet به رایانه منتقل شده یا بر روی حافظه SD Card ذخیره می‌شوند و امکان پردازش همزمان ۲۴ کانال در بستر FPGA تراشه ZYNQ فراهم است. این بخش با برخورداری از تغذیه پایدار، بازه دمای کاری گسترده و قابلیت یکپارچه‌سازی با نرم‌افزارهای LabVIEW و MATLAB، یک راهکار توسعه‌پذیر برای تحلیل داده‌های آنالوگ در کاربردهای صنعتی و تحقیقاتی محسوب می‌شود.

مشخصات فنی:

• تعداد کانال‌های آنالوگ: ۲۴ کانال ولتاژی±20V
• نوع ورودی: بافر شده، تبدیل Single-Ended به Differential
• رزولوشن مبدل آنالوگ به دیجیتال: 24 بیت
• سرعت نمونه‌برداری 256kS/s برای هر کانال
• سه عدد ADC هشت‌کاناله AD7768
• پهنای باند ورودی DC تا حدود 110kHz
• فیلتر آنالوگ: فیلتر Anti-Aliasing
• تغذیه بخش آنالوگ:+5V و −5V با استفاده از مبدل‌های DC-DC سوییچینگ کم‌نویز و کم‌تلفات.
• پردازنده و کنترلFPGA و ARM مبتنی بر تراشه ZYNQ 7010
• دمای کاری 20-°C تا ۵۰+°C

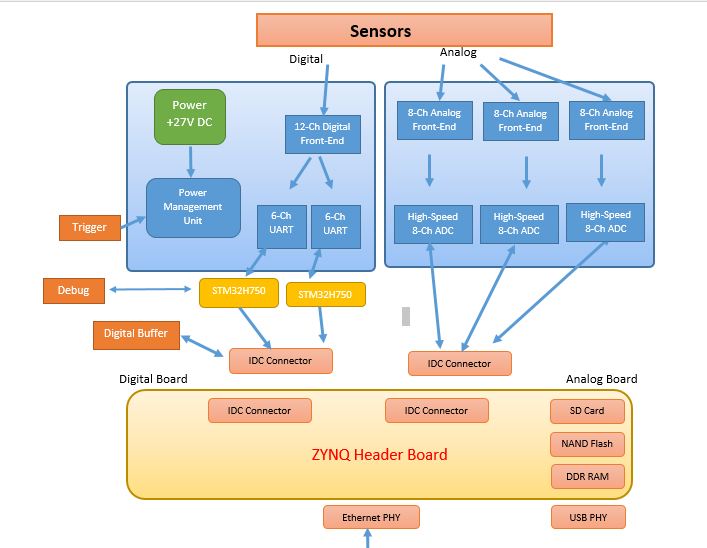

بلوک دیاگرام سخت افزار:

کاربردها:

• ثبت داده‌های پرسرعت آزمایشگاهی
• تحلیل ارتعاشات و تست‌های NVH
• سیستم‌های مانیتورینگ صنعتی
• اندازه‌گیری سیگنال‌های ولتاژی با دقت بالا
• پردازش سیگنال لحظه‌ای (Real-time)
