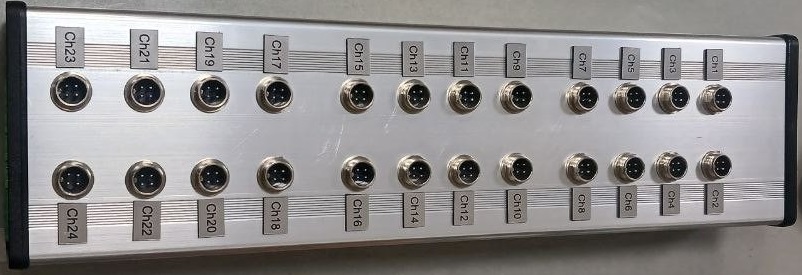

ماژول INT2624M

معرفی سیستم INT2624M:

ماژول INT2624M یک ماژول جمع آوری داده24  کاناله با رزولوشن 24 بیت می باشدکه بصورت همزمان (سنکرون) از هر 24 کانال با ماکزیمم سرعت 256kS/s/Ch نمونه برداری کرده و از طریق اترنت 1000 یا Gigabit Ethernet به صورت زمان واقعی ارسال میکند. رنج ولتاژ ورود ی13 –  تا 13+ ولت می باشد. کانال های ورودی مجهز به تقویت کننده هایی با پهنای باند بالا و با نویز و ولتاژ دریفت بسیار کم می باشند. مقدار SNR (نسبت سیگنال به نویز) بیش از  85dB می باشد.

برنامه میکروکنترلر و مدارات دقیق و ضد نویز آنالوگ جزء بسیار مهم و دارای فناوری خاص این محصول می باشد. برنامه رایانه شامل درایور راه اندازی دستگاه و نرم افزار دریافت داده از پورت Gigabit Ethernet  و ذخیره فایل باینری می باشد. برای باز کردن فایل های ذخیره شده از برنامه ای تحت محیط labview استفاده می گردد.

داده‌های ذخیره‌شده در فایل data.bin توسط برنامه ارائه‌شده به‌صورت آفلاین دکود و آنالیز دقیقی انجام می‌شود.

مشخصات فنی:

• رزولوشن نمونه برداری: ۲۴ بیت
• سرعت های نمونه برداری: (8k/s,16k/s,32k/s,64k/s,128k/s,256k/s)
• تعداد کانال: 24 کانال ( نمونه برداری به صورت همزمان صورت می گیرد)
• ترکیب کانالهای ورودی: 24 کانال ولتاژی
• رنج ولتاژ کانالهای ولتاژی: 13- تا 13+ ولت
• دارای رنج دینامیکی 85dB
• نمونه برداری از24 کانال همزمان (Simultaneous)
• امکان ارسال نمونه ها به صورت آنلاین از طریق پورت Ethernet 1000 سرعت بالا به کامپیوتر
• قابلیت اتصال به انواع سنسور های ولتاژی از قبیل شتاب سنج MEMS، کرنش سنج ، سنسور جریان و ولتاژ، فشار
