ماژول INT9732

(مبدل ولتاژ 300V±  و جریان 50A± به ۰ تا ۵ ولت)



معرفی ماژول INT9732:

ماژول INT9732 یک ماژول مبدل ولتاژ برق شهر در رنج  رابط ولتاژ 300V±  و جریان 50A± به ولتاژ ۰ تا ۵ ولت می باشد. هر ماژول دارای یک کانال ولتاژی غیر ایزوله و یک کانال جریانی ایزوله می باشد. در این مبدل برای کانال ولتاژی سیم نول (Null) برق شهر با زمین (GND) مدار مبدل یکسان می باشد. یعنی قبل از اتصال ولتاژ ورودی به مبدل، ابتدا چک کنید که نول برق شهر با زمین دیتالاگر یا اسیلوسکوپ دارای اختلاف ولتاژ صفر ( ویا کمتر از ۱ ولت) باشد. برای این کار قبل ان اتصال ولتاژ ورودی به مبدل با یک ولتمتر که سلکتور آنرا روی اندازه گیری ولتاژ AC قرار داده اید، ولتاژ‌ زمین پراب اسیلوسکوپ و یا زمین کابل ورودی دیتالاگر را با نول برق شهر که به مبدل متصل خواهید کرد، اندازه گیری نمایید. اختلاف ولتاژ در حدود صفر مشکلی برای دیتالاگر و مبدل ایجاد نمی نماید.

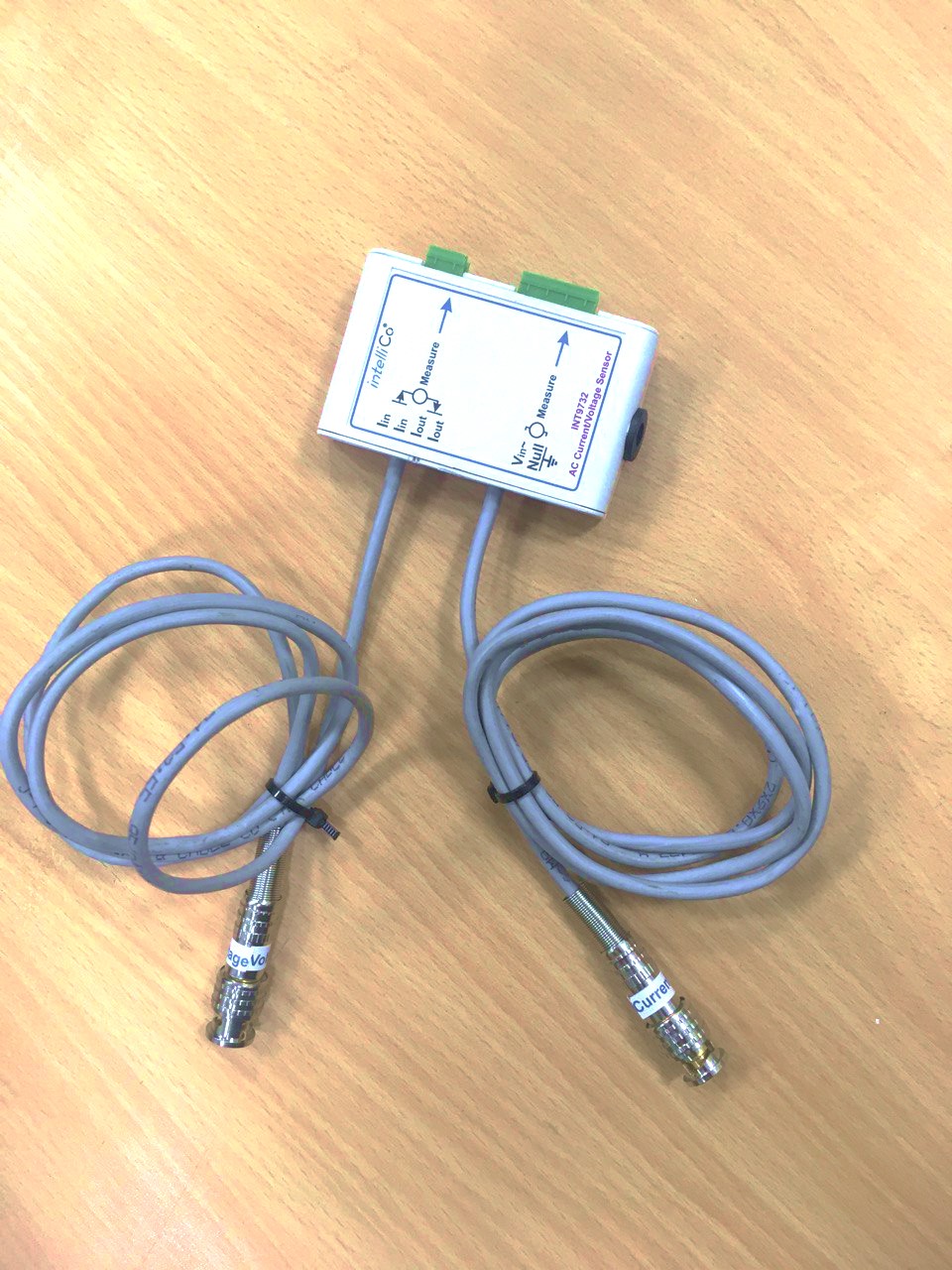

ولتاژ 300V±  با استفاده از تقسیم مقاومتی به رنج رابط ولتاژ ۲.5V±  ولت کاهش یافته و با استفاده از مدارات آپ امپی به رنج ۰ تا ۵ ولت تغییر می یابد. جریان 50A± نیز توسط یک مبدل جریان به ولتاژ ایزوله که بر أساس اثر هال عمل می نماید به رنج ۰ تا ۵ ولت نگاشت می گردد. مدارات آپ امپی جهت تطبیق امپدانس برای مبدل جریان نیز به کار گرفته شده اند. کابل خروجی این مبدل بسته به نوع دیتالاگر مورد استفاده از کانکتورهای BNC  و یا MIC می باشد. مدار مبدل در یک قاب پلاستیکی ایزوله قرار داده شده تا از تماس دست به پین های دارای ولتاژ بالا جلوگیری گردد.

این مبدل با استفاده از یک باتری کتابی 9V که توسط سیم رابط تغذیه به قسمت DC IN مبدل متصل می گردد تغذیه می گردد. به منظور مصرف انرژی کمتر، در هنگامی که تست به اتمام رسید، فیش باتری را از مبدل جدا نمایید. توجه داشته باشید به منظور کاهش نویز و عدم اخلال اختلاف ولتاژ بین زمین مدار و زمین آداپتور، از آداپتور برای تغذیه مدار مبدل استفاده نمی گردد.

مشخصات ماژول INT9732:

• تعداد کانال: یک کانال ولتاژی و یک کانال جریانی
• رنج ولتاژ ورودی: 300V±
• نوع سیگنال ورودی: DC/AC
• پهنای باند:   120kHz
• خروجی مبدل ولتاژ: ۰ تا ۵ ولت (غیر ایزوله)
• رنج جریان ورودی: 50A±
• نوع سیگنال ورودی: DC/AC
• پهنای باند: 120kHz
• خروجی مبدل جریان: ۰ تا ۵ ولت (ایزوله)
• قابلیت سفارشی سازی (Customization) و طراحی رنج ورودی مبدل منطبق با نیاز مشتری
• دارای دو سال ضمانت و ۱۰ سال خدمات پس از فروش

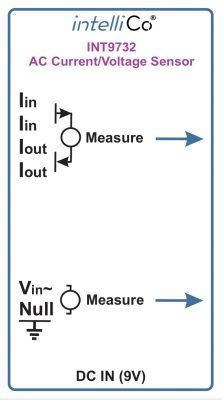

بلوک دیاگرام ماژول INT9732:



نمودار تبدیل ولتاژ و جریان INT9732:



  کاربردها:

• تشخیص هارمونیک های بالای شبکه برق
• تشخیص دقیق اختلاف فاز ولتاژ و جریان شبکه
• اندازه گیری مصرف توان دستگاه تحت تست
• به دست آوردن نمودار تخلیه باتری ها
