نمونه بردار ۱۶ کاناله ۲۴ بیتی با سرعت 128kS/s

نمونه بردار (دیتالاگر) ۱۶ کاناله ۲۴ بیتی با سرعت 128kS/s

راهنمای عمومی خرید نمونه بردار ها و دیتالاگرها

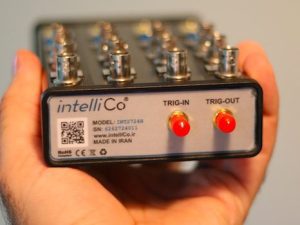

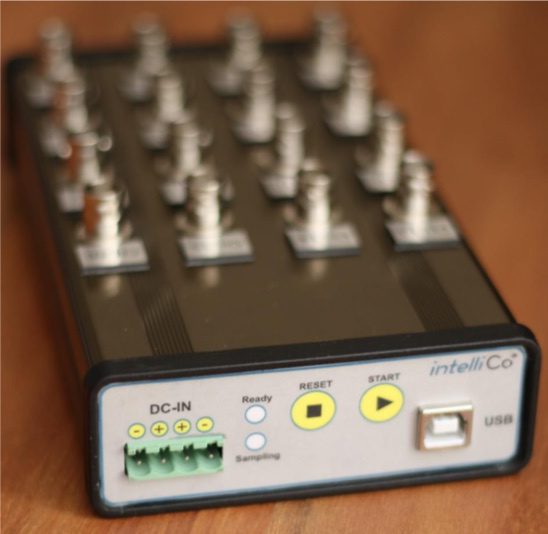

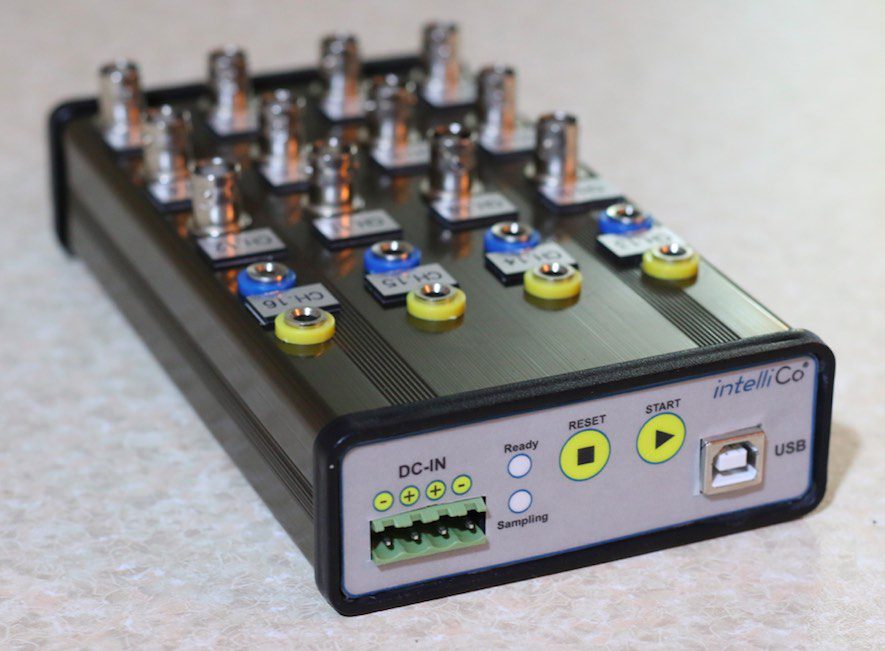

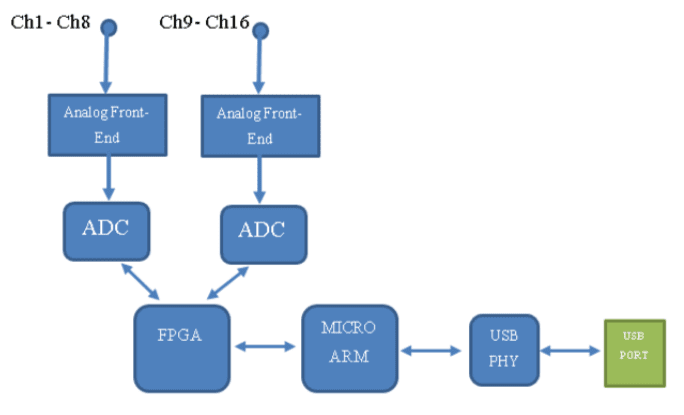

نمونه بردار INT2724H یک ماژول جمع آوری داده ۱۶ ورودی با رزولوشن ۲۴ بیت می باشدکه بصورت همزمان (Simultaneous) از هر ۱۶ ورودی با سرعت 128kS/s/Ch (قابل تغییر) نمونه برداری انجام می دهد. رنج ولتاژ ورودی قابل تنظیم  است. کانال های ورودی مجهز به تقویت کننده هایی با پهنای باند بالا و با نویز وولتاژ دریفت بسیار کم می باشند. نمونه های هر ۱۶ کانال بصورت زمان واقعی (Real-time) از طریق پورت USB2.0 HS به رایانه منتقل می گردند.

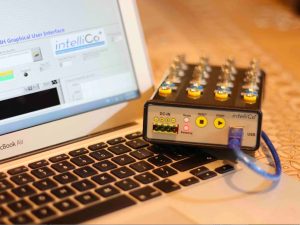

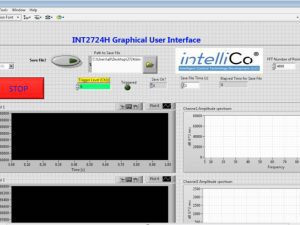

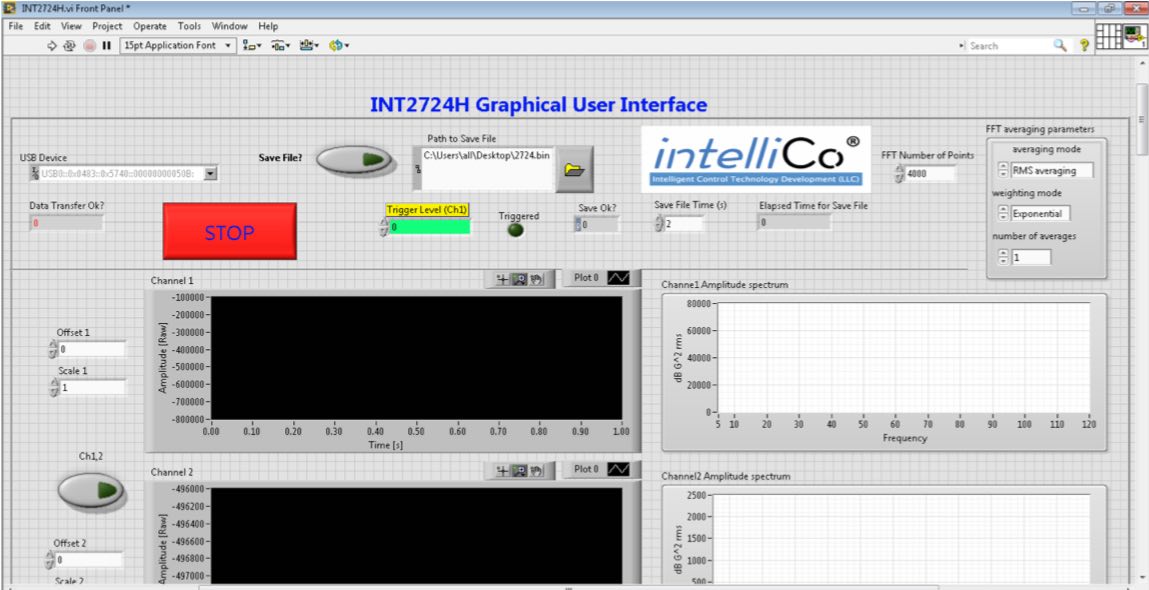

پس از نصب درایور، ماژول INT2724H بصورت Plug and Play توسط ویندوز شناسایی شده و توسط نرم افزار ارائه شده قابل استفاده می گردد. نرم افزار این ماژول شامل دو بخش نمایش گرافیکی داده های ۱۶ کانال ورودی و ذخیره داده ها در فایل *.bin می باشد. همچنین یک اسکریپت (INT2724H.m) نرم افزار MATLAB جهت خواندن فایل ذخیره شده و دسترسی به داده های ۱۶ کانال ورودی در MATLAB ارائه می شود.

Data Loggers: What is it, Types, Applications & How it Works? (encardio.com)

مشخصات دیتالاگر  INT2724H:

• رزولوشن نمونه برداری: ۲۴ بیت
• سرعت نمونه برداری: 128kS/s/Ch (قابل تغییر)
• نویز بسیار پایین (رنج دینامیکی: 90dB)
• قابلیت درایو سنسورهای جریانی پیزو IEPE و سنسورهای ولتاژی
• قابلیت تنظیم تعداد دلخواه از کانالها به صورت جریانی (IEPE) و یا ولتاژی
• رنج ولتاژ ورودی قابل تنظیم
• نمونه برداری از ۱۶ کانال به صورت همزمان

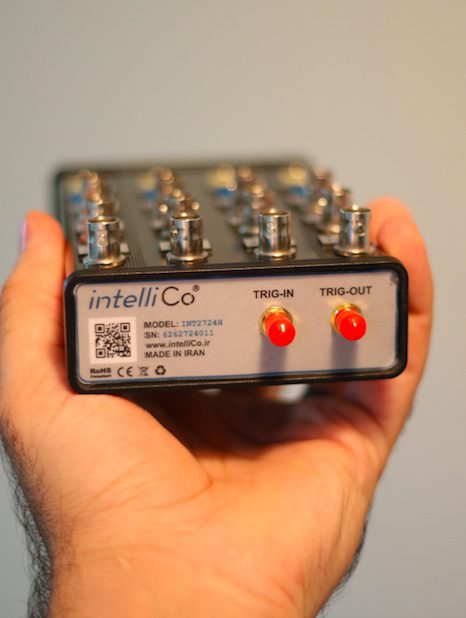

• دارای تریگر نرم افزاری و سخت افزاری
• انتقال داده ها بصورت زمان واقعی به رایانه از طریق پورت USB
• شناسایی ماژول توسط ویندوز بصورت Plug and Play
• نصب آسان درایور ویندوز و نرم افزار کاربری ساده
• امکان طراحی مدار ورودی منطبق با نیاز مشتری
• دارای ۲ سال ضمانت و ۱۰ سال خدمات پس از فروش

کاربردها ی نمونه بردار INT2724H :

• تست مودال مکانیکی و سازه ای
• ابزارات و حلقه های کنترلی
• مانیتورینگ و ارزیابی وضعیت ماشین آلات
• آنالیز کیفیت قدرت سیستم های ۳ فاز
• اتصال به انواع سنسورهای ارتعاشی و شتاب سنج ها و…
• سایر کاربردهای آزمایشگاهی و صنعتی
